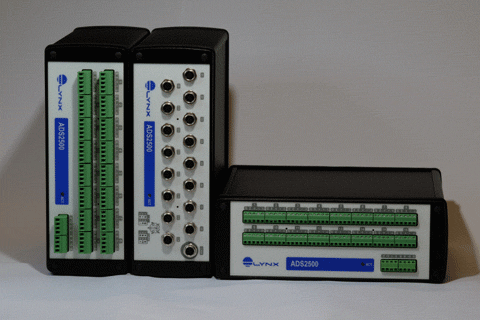

ADS2500






Amplificador Universal, 24 BITS, até 24.000 amostras/s, coleta de sinais CAN


VERSATILIDADE

- O módulo ADS1800 é um sistema de aquisição de dados de alta performance com entradas analógicas universais configuráveis individualmente por software.
- Possibilita a montagem de um sistema distribuído de aquisição de dados, o que reduz drasticamente os gastos com cabeamento, uma vez que os módulos podem ficar próximos aos pontos de medição.
- O gabinete compacto do ADS1800 possibilita sua utilização nas mais diversas aplicações, até mesmo naquelas onde o espaço é um fator limitante.


FACILIDADE DE USO

- Calibração por software.
- Configuração dos canais por meio do programa Lynx Assistant, de modo fácil e intuitivo.
- Entradas com proteção de sobretensão e sobrecorrente.
- Saídas com proteção de curto-circuito.
- Descoberta automática na rede de comunicação utilizando a tecnologia Lynx@Net®.
- Calibração por software e aquisição de dados usando o programa Lynx – AqDados (opcional).
- Visualização, processamento e análise de dados usando o programa Lynx – AqDAnalysis (opcional).
- Drivers para utilização com MATLAB® e LabVIEW®.
- Resistor de shunt-cal interno acionado por software.
- Excitação de sensores com tensão DC e AC.
- Saída analógica de tensão e corrente.

ENTRADA UNIVERSAL- FLEXIBILIDADE

- As entradas analógicas podem ser configuradas individualmente para diversos tipos de sensores:

- Termopares,
- Pt100,
-Acelerômetros tipo IEPE (ICP®),
-Strain gages em montagens de ½, ¼ e ponte completa.

A configuração é feita por software.

- Alimentação com adaptador AC para 90...240 VAC ou alimentação DC de 10...30 VDC, ideal para aplicação embarcada.
- Sincronismo entre unidades utilizando por relógio interno, por rede (PTP, por fonte de sinal externo
- Entrada para sinais de pulso (contagem, frequência, período.
- Possibilidade de comunicação com o microcomputador via rede Ethernet (TCP/IP) física, ou sem fio via rede Wi-Fi® (opcional).

AQUISIÇÃO DE DADOS DE BARRAMENTO CAN

Aquisição de dados via CAN BUS em paralelo com dados analógicos dos sensores

ALTO DESEMPENHO

- Frequência de amostragem máxima de 24.000 amostras/s por canal.
- Um conversor A/D de 24 bits de resolução por canal.
- Comunicação padrão via rede Fast Ethernet de 100 Mbit/s.

























01 conversor A/D por canal
24 bits de resolução
24.000 Hz de taxa amostragem (opcional 48.000 hz)
Amplificador Universal totalmente configurável por Software
Comunicação Ethernet, aquisição distribuída a centenas de metros ou mesmo km usando fibra óptica
Sincronismo entre unidades via PTP, cabo, u GPS (futuro)
Compacto e robusto
Suporte a LabView ® e Matlab ®

FOLDER (PDF)

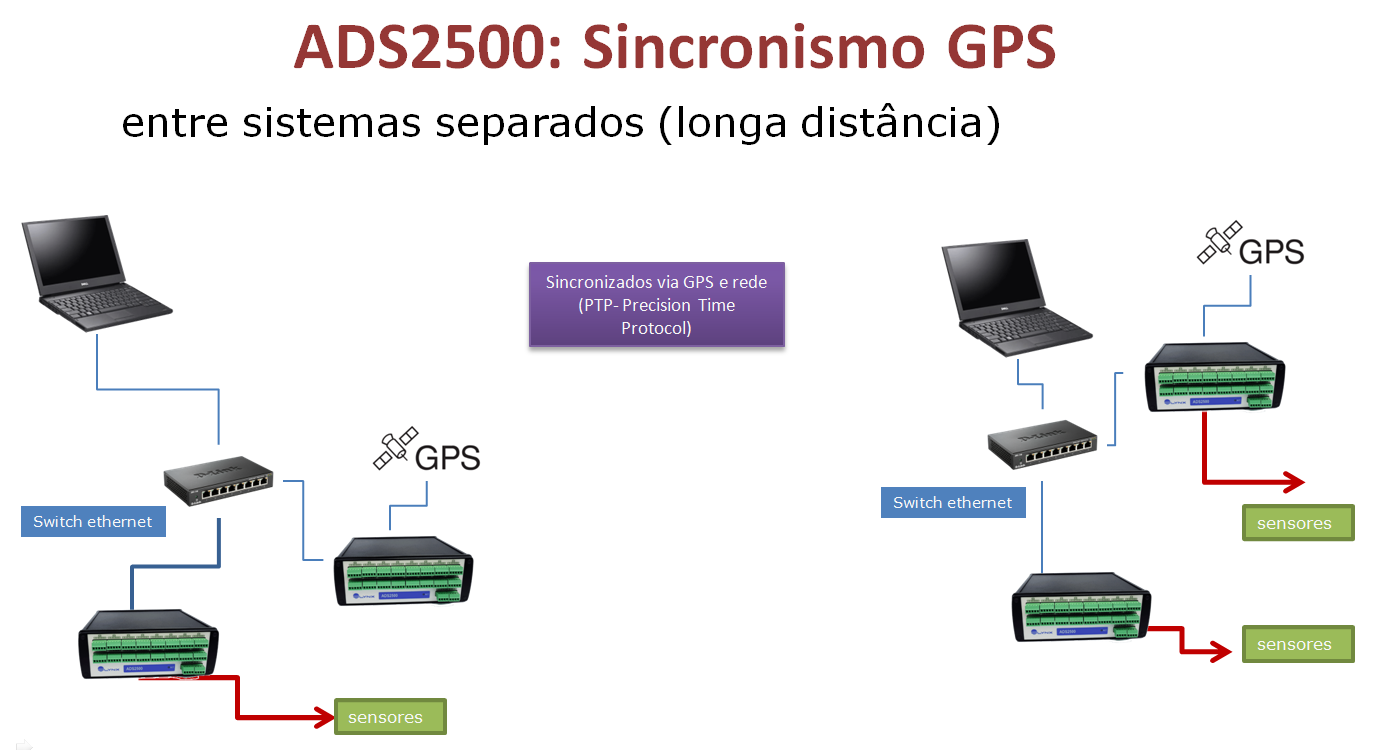

Exemplo de sincronismo usando GPS (aquisição de dados sincronizada mesmo a grandes distâncias) . Outras formas: somente cabo de rede, WiFi.
