Servo-Controladores |
|
|
|
|
|
|
| |
 |
| |
As máquinas de teste servo-controladas são uma ferramenta importantíssima para testes de durabilidade e levantamento de características dos materiais. Mundialmente existem muitos fabricantes deste tipo de máquina, todos com grande tradição e um grande parque instalado. No Brasil, devido aos elevados custos, este tipo de equipamento está restrito às grandes empresas ou àquelas que não podem prescindir de seu uso.
Para atender este mercado, a Lynx desenvolveu ao longo dos últimos anos uma linha de de servo-controladores de baixo custo. Com a experiência acumulada, desenvolvemos o servo controlador ODIN1400.
Para completar esta linha e permitir a construção de sistemas de baixo custo, contamos com a colaboração da BRASVÁLVULAS, uma empresa com alta tecnologia para a produção de servo-atuadores e servo-válvulas.
|
| |
|
|
|
|
| |
|
|
|
|
|

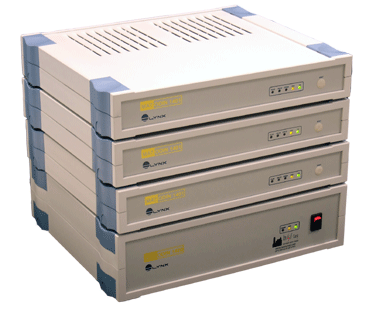

ODIN1400
Servo-controlador digital para até 4 eixos simultâneos ou independentes. O ODIN1400 é o resultado da parceria com a empresa InsysCorp USA, voltado para as exigências do mercado americano de testes, com vários recursos, flexibilidade, baixo custo e grande facilidade de uso, com uma curva de aprendizado de 15 a 20 minutos.
|
|
|
|
MAIS DETALHES → |
| |
|
|
Software para ODIN1400: ATMP |
| |
|
|
|
| |
|
|
|
| |
|
|
|
Ver Mais >>
|
|
|
|
Requisite um Orçamento |
| Servo-controlador digital para até 4 eixos simultâneos ou independentes. O ODIN1400 é o resultado da parceria com a empresa InsysCorp ( USA), voltado para as exigências do mercado americano de testes, com vários recursos, flexibilidade, baixo custo e grande facilidade de uso, com uma curva de aprendizado de 15 a 20 minutos.
Com o software ATMP você poderá realizar desde testes muito simples até testes multi-canais.
Com o sistema ICGen®, um outro produto Lynx, você poderá fazer testes com sinais aleatórios em sistemas com dinâmica complexa, tais como “four-posts” e simuladores de estrada.
Características Gerais
- Partida e troca de modos suaves (bumpless);
- Armazenamento e recuperação de procedimentos de teste e parâmetros;
- Capaz de executar a maioria dos testes estruturais e de materiais;
- Aplicação altamente intuitiva;
Aquisição de Dados (opcional)
Servo-Controle
- Malha digital operando a 4 KHz;
- Resolução de 16 bits;
- 4 opções de entrada de feedback por malha;
|
| |
|
|
|
| |
|
|
|
|
|
ADS1167
Conversor A/D e D/A básico, entrada e saída em tensão, sem condicionador de sinais incorporado.
12 bits e 20.000 amostras/s, ou 16 bits e 4.000 amostras/s
|
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
Requisite um Orçamento |
Características
As características gerais da série ADS2002. são:
- até 32 canais em um único gabinete (poliuretano, temos ainda a opção de gabinete em alumínio com 64 canais)
- capacidade de coleta de até 3 conjuntos (96 canais, 192 com gabinete de alumínio) simultaneamente através da rede (AC2122 usando hubs);
- os condicionadores podem ser configurados para entrada de termopares, transdutores em ponte, strain gages, tensão, corrente e sensores de platina (Pt100). A configuração é feita por meio de dip switches (chave) ou por software, dependendo do modelo;
- o ganho pode ser selecionado em faixas na entrada (1,10,100) por chave e posteriormente amplificado até 50x (neste caso, controlado por software;
- o ajuste do zero e o balanço de pontes é totalmente feito por software;
- distância entre computador e sistema de aquisição de dados de até 100m usando cabos de rede par trançado;
- conversor A/D de 16 bits de resolução (14 de linearidade);
- entrada multiplexada;
- coleta até 80.000 amostras/ s (depende da quantidade e tipo de entrada) no total com gravação contínua em arquivo;
- sincronismo entre unidades de aquisição;
- fonte DC de 24 V para alimentar sensores, transdutores;
- seis entradas de pulso (opcional) para medição de contagem, período ou medição de freqüência. Freqüência máxima para o sinal de entrada de pulso: 200 kHz.
|
|
Comunicação IP (Ethernet)
O destaque na série ADS2002 é o controlador de aquisição (AC2122) com interface de rede padrão Ethernet com protocolo UDP/IP que permite a comunicação usando interfaces de rede disponíveis em qualquer computador.
Adicione a padronização, a simplicidade de conexão e múltiplas opções: cabo de cobre, fibra óptica e Wireless.
Facilidade de uso no campo
Sistema portátil e utilizável com Notebooks.
Conecte os sensores e inicie a coleta de sinais.
O conector parafusado facilita a conexão no campo, basta despontar o fio e apertar o fio no conector. |
| |
|
|
|
| |
|
|
|
|
|

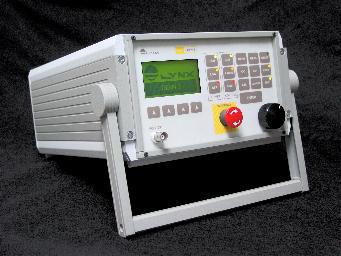

ODIN 3
O Controlador Dinâmico ODIN3 é um equipamento destinado a realizar as funções de controle em malha fechada de atuadores hidráulicos, pneumáticos ou elétricos. Normalmente posição ou força são as grandezas controladas em atuadores lineares. Em atuadores rotativos controla-se a posição angular ou o torque. O Controlador Dinâmico ODIN3 incorpora condicionadores de sinais programáveis para amplificar os sinais provenientes dos transdutores que medem as grandezas mencionadas acima.
|
|
|
|
OBSOLETO |
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
Requisite um Orçamento |
Características
As características gerais da série ADS2002. são:
- até 32 canais em um único gabinete (poliuretano, temos ainda a opção de gabinete em alumínio com 64 canais)
- capacidade de coleta de até 3 conjuntos (96 canais, 192 com gabinete de alumínio) simultaneamente através da rede (AC2122 usando hubs);
- os condicionadores podem ser configurados para entrada de termopares, transdutores em ponte, strain gages, tensão, corrente e sensores de platina (Pt100). A configuração é feita por meio de dip switches (chave) ou por software, dependendo do modelo;
- o ganho pode ser selecionado em faixas na entrada (1,10,100) por chave e posteriormente amplificado até 50x (neste caso, controlado por software;
- o ajuste do zero e o balanço de pontes é totalmente feito por software;
- distância entre computador e sistema de aquisição de dados de até 100m usando cabos de rede par trançado;
- conversor A/D de 16 bits de resolução (14 de linearidade);
- entrada multiplexada;
- coleta até 80.000 amostras/ s (depende da quantidade e tipo de entrada) no total com gravação contínua em arquivo;
- sincronismo entre unidades de aquisição;
- fonte DC de 24 V para alimentar sensores, transdutores;
- seis entradas de pulso (opcional) para medição de contagem, período ou medição de freqüência. Freqüência máxima para o sinal de entrada de pulso: 200 kHz.
|
|
Comunicação IP (Ethernet)
O destaque na série ADS2002 é o controlador de aquisição (AC2122) com interface de rede padrão Ethernet com protocolo UDP/IP que permite a comunicação usando interfaces de rede disponíveis em qualquer computador.
Adicione a padronização, a simplicidade de conexão e múltiplas opções: cabo de cobre, fibra óptica e Wireless.
Facilidade de uso no campo
Sistema portátil e utilizável com Notebooks.
Conecte os sensores e inicie a coleta de sinais.
O conector parafusado facilita a conexão no campo, basta despontar o fio e apertar o fio no conector. |
| |
|
|
|
