Sensores |
|
|
|
|
|
|
| |
 |
| |
Além dos equipamentos de teste, a Lynx também possui uma linha de sensores: Acelerômetros e Inclinometros MEMS encapsulados.
Células de carga e Sensores de Torque da Lorenz Messtechnik.
|
Características
As características gerais da série ADS2002. são:
- até 32 canais em um único gabinete (poliuretano, temos ainda a opção de gabinete em alumínio com 64 canais)
- capacidade de coleta de até 3 conjuntos (96 canais, 192 com gabinete de alumínio) simultaneamente através da rede (AC2122 usando hubs);
- os condicionadores podem ser configurados para entrada de termopares, transdutores em ponte, strain gages, tensão, corrente e sensores de platina (Pt100). A configuração é feita por meio de dip switches (chave) ou por software, dependendo do modelo;
- o ganho pode ser selecionado em faixas na entrada (1,10,100) por chave e posteriormente amplificado até 50x (neste caso, controlado por software;
- o ajuste do zero e o balanço de pontes é totalmente feito por software;
- distância entre computador e sistema de aquisição de dados de até 100m usando cabos de rede par trançado;
- conversor A/D de 16 bits de resolução (14 de linearidade);
- entrada multiplexada;
- coleta até 80.000 amostras/ s (depende da quantidade e tipo de entrada) no total com gravação contínua em arquivo;
- sincronismo entre unidades de aquisição;
- fonte DC de 24 V para alimentar sensores, transdutores;
- seis entradas de pulso (opcional) para medição de contagem, período ou medição de freqüência. Freqüência máxima para o sinal de entrada de pulso: 200 kHz.
|
|
Comunicação IP (Ethernet)
O destaque na série ADS2002 é o controlador de aquisição (AC2122) com interface de rede padrão Ethernet com protocolo UDP/IP que permite a comunicação usando interfaces de rede disponíveis em qualquer computador.
Adicione a padronização, a simplicidade de conexão e múltiplas opções: cabo de cobre, fibra óptica e Wireless.
Facilidade de uso no campo
Sistema portátil e utilizável com Notebooks.
Conecte os sensores e inicie a coleta de sinais.
O conector parafusado facilita a conexão no campo, basta despontar o fio e apertar o fio no conector. |
| |
|
|
|
| |
|
|
|
|
|
Células de carga e Sensores de Torque Lorenz Messtechnik
A Lorenz messtechnik é uma empresa alemã fabricante de células de carga e sensores de torque. A Lorenz fabrica células de carga para uma ampla faixa: de 10 N até 5000 kN (para cargas baixas e altas).
|
|
|
|
MAIS DETALHES |
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
Requisite um Orçamento |
Características
As características gerais da série ADS2002. são:
- até 32 canais em um único gabinete (poliuretano, temos ainda a opção de gabinete em alumínio com 64 canais)
- capacidade de coleta de até 3 conjuntos (96 canais, 192 com gabinete de alumínio) simultaneamente através da rede (AC2122 usando hubs);
- os condicionadores podem ser configurados para entrada de termopares, transdutores em ponte, strain gages, tensão, corrente e sensores de platina (Pt100). A configuração é feita por meio de dip switches (chave) ou por software, dependendo do modelo;
- o ganho pode ser selecionado em faixas na entrada (1,10,100) por chave e posteriormente amplificado até 50x (neste caso, controlado por software;
- o ajuste do zero e o balanço de pontes é totalmente feito por software;
- distância entre computador e sistema de aquisição de dados de até 100m usando cabos de rede par trançado;
- conversor A/D de 16 bits de resolução (14 de linearidade);
- entrada multiplexada;
- coleta até 80.000 amostras/ s (depende da quantidade e tipo de entrada) no total com gravação contínua em arquivo;
- sincronismo entre unidades de aquisição;
- fonte DC de 24 V para alimentar sensores, transdutores;
- seis entradas de pulso (opcional) para medição de contagem, período ou medição de freqüência. Freqüência máxima para o sinal de entrada de pulso: 200 kHz.
|
|
Comunicação IP (Ethernet)
O destaque na série ADS2002 é o controlador de aquisição (AC2122) com interface de rede padrão Ethernet com protocolo UDP/IP que permite a comunicação usando interfaces de rede disponíveis em qualquer computador.
Adicione a padronização, a simplicidade de conexão e múltiplas opções: cabo de cobre, fibra óptica e Wireless.
Facilidade de uso no campo
Sistema portátil e utilizável com Notebooks.
Conecte os sensores e inicie a coleta de sinais.
O conector parafusado facilita a conexão no campo, basta despontar o fio e apertar o fio no conector. |
| |
|
|
|
| |
|
|
|
|
| |
|
|
|
|
|
Acelerômetros Lynx
Acelerômetros MEMS encapsulados pela Lynx , os acelerômetros estão disponíveis para ±2, ±5, ±10, ±16 e ±40g.
|
|
|
|
|
| |
|
|
|
| |
|
|
Folder Sensores de ±2, ±5, ±16 g (.PDF) |
| |
|
|
Folder Sensores de ±2, ±10, ±40 g - BAIXO RUíDO (.PDF) |
| |
|
|
|
|
|
|
|
Requisite um Orçamento |
| |
|
|
|
|
| Servo-controlador digital para até 4 eixos simultâneos ou independentes. O ODIN1400 é o resultado da parceria com a empresa InsysCorp ( USA), voltado para as exigências do mercado americano de testes, com vários recursos, flexibilidade, baixo custo e grande facilidade de uso, com uma curva de aprendizado de 15 a 20 minutos.
Com o software ATMP você poderá realizar desde testes muito simples até testes multi-canais.
Com o sistema ICGen®, um outro produto Lynx, você poderá fazer testes com sinais aleatórios em sistemas com dinâmica complexa, tais como “four-posts” e simuladores de estrada.
Características Gerais
- Partida e troca de modos suaves (bumpless);
- Armazenamento e recuperação de procedimentos de teste e parâmetros;
- Capaz de executar a maioria dos testes estruturais e de materiais;
- Aplicação altamente intuitiva;
Aquisição de Dados (opcional)
Servo-Controle
- Malha digital operando a 4 KHz;
- Resolução de 16 bits;
- 4 opções de entrada de feedback por malha;
|
| |
|
|
|
| |
|
|
|
|
|
BridgeCal Lynx
Calibrador externo portátil para simulação de células de carga. |
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
Requisite um Orçamento |
| |
| |
|
|
|
|
|

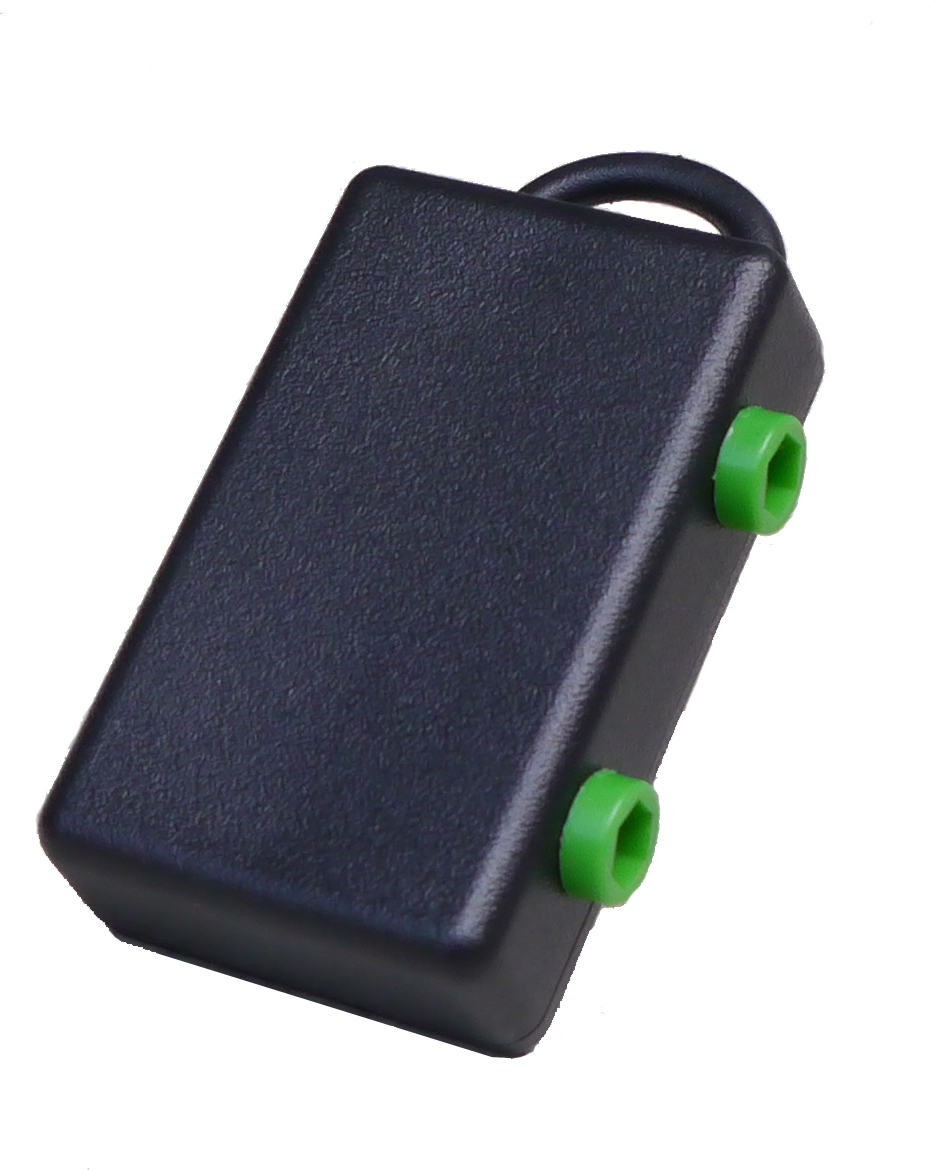

ADS-Calib
Resistor de alta precisão (0,05%) para verificações de equipamentos Lynx. Valor nominal 119880 Ohms.
|
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
Requisite um Orçamento |
| |
|
