ADS2002





O ADS2002 é um sistema para aquisição de dados completo e versátil que pode ser ligado a qualquer computador através de interfaces de comunicação Ethernet para captar sinais digitais e analógicos.





Clique aqui para baixar o folder em pdf!



Características



As características gerais da série ADS2002. são:

  • até 32 canais em um único gabinete (poliuretano, temos ainda a opção de gabinete em alumínio com 64 canais)
  • capacidade de coleta de até 3 conjuntos (96 canais, 192 com gabinete de alumínio) simultaneamente através da rede (AC2122 usando hubs);
  • os condicionadores podem ser configurados para entrada de termopares, transdutores em ponte, strain gages, tensão, corrente e sensores de platina (Pt100). A configuração é feita por meio de dip switches (chave) ou por software, dependendo do modelo;
  • o ganho pode ser selecionado em faixas na entrada (1,10,100) por chave e posteriormente amplificado até 50x (neste caso, controlado por software;
  • o ajuste do zero e o balanço de pontes é totalmente feito por software;
  • distância entre computador e sistema de aquisição de dados de até 100m usando cabos de rede par trançado;
  • conversor A/D de 16 bits de resolução (14 de linearidade);
  • entrada multiplexada;
  • coleta até 80.000 amostras/ s (depende da quantidade e tipo de entrada) no total com gravação contínua em arquivo;
  • sincronismo entre unidades de aquisição;
  • fonte DC de 24 V para alimentar sensores, transdutores;
  • seis entradas de pulso (opcional) para medição de contagem, período ou medição de freqüência. Freqüência máxima para o sinal de entrada de pulso: 200 kHz.


Brochura: Sistemas de Aquisição



Condicionador AI2161       Condicionador AI2164
  Condicionador de sinais configurável por chaves (tipo de entrada e faixa de ganho)e por software (ganho dentro da faixa, filtros, balanço e shunt cal).

Condiciona sinais de circuitos em ponte (strain gages, sensores), termopares, sinal de 4 a 20 mA, tensão, Pt100, acelerômetros piezoelétricos com amplificador de carga.

    Condicionador de sinais configuráveis por software (ganho dentro da faixa, filtros, balanço e shunt cal).

Condiciona sinais de circuitos em ponte (strain gages, sensores), termopares, sinal de 4 a 20 mA, tensão, Pt100, acelerômetros piezoelétricos com amplificador de carga.

Características

(VC – Versão básica)

8 ou 16 canais amplificadores de instrumentação com ganho programável de x1 a x5.000, com três faixas de ganho fixo na entrada (x1, x10, x100, selecionadas por chaves tipo DIP) seguido de um estágio de ganho até x500, controlado por software na seqüência x1, x2, x5 ou com ajuste contínuo pelo usuário;

ganho e offset calibrados em fábrica com precisão melhor que 0,5% para todas as escalas;

configuração de entrada selecionável por chaves tipo DIP para: sensores potenciométricos, termopares, entrada direta de tensão (desde ± 2mV até ±10V) e corrente (até ±40mA).

filtro passa-baixas de 2a ordem tipo Butterworth com frequências de corte em 5Hz, 20Hz, 100Hz, 200Hz e 2kHz, selecionáveis por software;

filtro passa-altas de 1a ordem com frequência de corte em 0,1Hz, habilitável por jumper;

incorpora sensor de temperatura para compensação de junta fria (precisão de ±2oC), utilizando um dos canais de medição para sua leitura;

(VB – inclui condicionador para ponte de Wheatstone)

Todas as características da AI2161-VC e mais:

configuração de entrada selecionável por chaves tipo DIP para: sensores resistivos em ponte de Wheatstone (completa, ½ e ¼ de ponte) e sensor de temperatura Pt100, além das configurações indicadas na AI2161-VC;

ajuste de deslocamento de zero até ±200mV e de balanço até ±12mV/V (para sensores em ponte de Wheatstone), controlados por software;

fonte de tensão DC para excitação de sensores independente para cada canal, protegida contra curtos (limite de 50mA) e com tensão de saída selecionável por jumpers entre 250mV, 500mV, 750mV, 2,500V, 5,000V e 7,500V.

capacidade de auto-zeramento e auto-balanceamento assistido por software para sensores em ponte;

inserção de resistor de shunt para calibração de sensores em ponte controlada por software;




Características

8 (VB) ou 16 (VA) canais amplificadores de instrumentação controlados por software com ganho programável de x1 a x5.000 em quatro faixas (x1, x10, x100 e x1000), na seqüência 1, 2, 5 dentro de cada faixa (ou ajuste contínuo dentro da faixa);

ganho e offset calibrados em fábrica com precisão melhor que 0,2% para todas as escalas;

configuração de entrada selecionável por software para: sensores resistivos em ponte (completa, ½ e ¼ de ponte), sensores potenciométricos, sensor Pt100, termopares, entrada direta de tensão (de ±2mV até ±10V) e corrente (até ±40mA).

opção para sensores ICP;

filtro passa-baixas de 2a ordem com freqüências de corte em 3Hz, 30Hz, 100Hz, 1kHz e 3kHz, selecionáveis por software;

ajuste contínuo de ganho, deslocamento de zero de até ±2V e balanço até ±12mV/V (para sensores em ponte) controlados por software.

fonte de tensão DC para excitação de sensores (em ponte ou potenciométricos) independente para cada canal, protegida contra curtos e com tensão de saída selecionável por software entre 125mV, 2,500V, 5,000V, 7,500V e 10,000V. Cada fonte possui recurso de SENSE remoto (para a compensação de perdas em cabos longos) e sinalização em caso de curto-circuito.

capacidade de auto-zeramento e auto-ajuste assistido por software;

inserção de resistor de shunt para calibração de sensores em ponte controlada por software.

incorpora sensor de temperatura para compensação (por software) de junta fria com precisão de ±2oC;


Condicionador AI2080       Gabinetes
  Condicionador isolador galvânico (mínimo 500 V).

Referências isoladas entre canais. Possui entrada com amplificador de instrumentação.



Gabinetes Dois modelos:

> capacidade para 2 condicionadores de sinais em alumínio

> capacidade para 4 condicionadores de sinais em alumínio

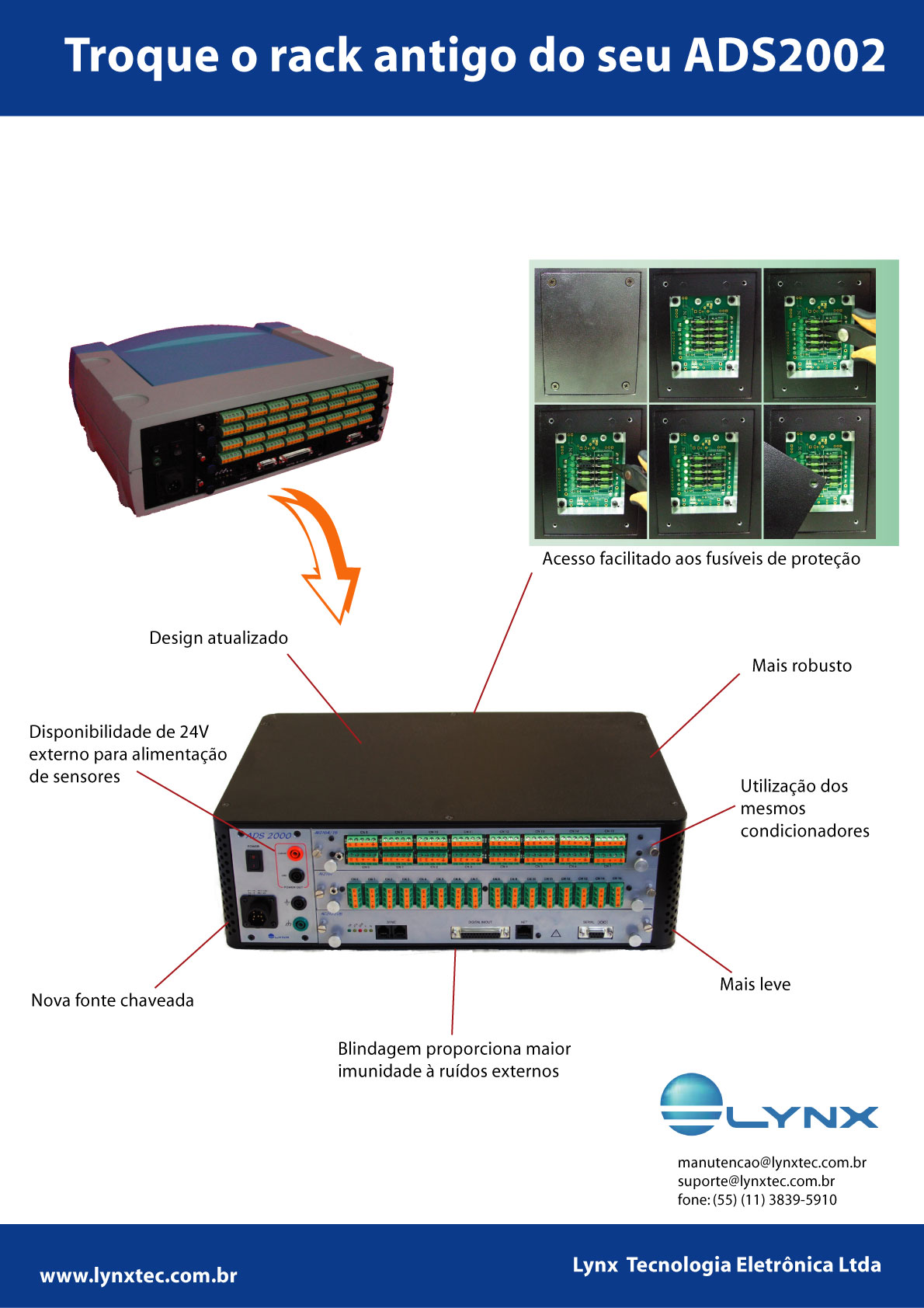

Troque o seu Rack antigo por um novo!
